回轉支承軸承的結構介紹 發布時間:2021-10-18 瀏覽次數:1166 來 源:洛陽鵬豐軸承制造有限公司

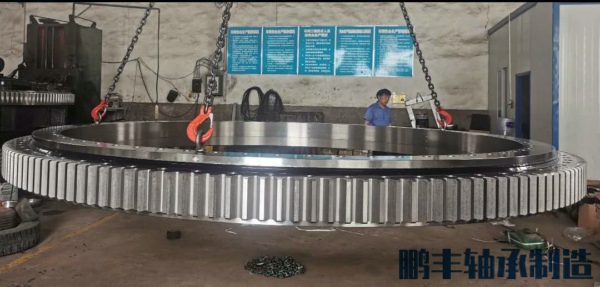

  回轉支承軸承主要由滾動體、內圈及外齒圈等組成,內圈和外齒圈由高強度螺栓分別同回轉套和殼體固定。安裝螺栓要符合GB 3098.1和GB 5782的標準,不得低于8.8級的高強度螺栓,采用具有雙面防松螺紋并經淬硬的平墊圈或螺母防松。安裝螺栓需保證一定的預緊力,應為螺栓屈服極限的0.65~0.7倍。在設備運轉100h時后檢查一次螺栓預緊力,以后每運轉400h時檢查一次。每工作100h時加注1次二號極壓鋰基脂。

  回轉支承是一種滾珠或滾柱式支承回轉裝置,它是在普通滾動軸承的基礎上發展起來的,結構上相當于放大了的滾動軸承。因而又稱為“大型( 或特大型) 滾動軸承”,由于回轉支承具有很多突出的優點,因此,近年來在挖掘機、起重機及其他工程機械上得到廣泛的應用。

  一般滾動軸承內外圈剛度靠軸與軸承座裝配來保證,而回轉支承軸承剛度則靠支撐它的底盤結構來保證。

  回轉支承轉速低,通常承受軸向載荷、徑向載荷及傾覆力矩。因此回轉支承的滾道上接觸點載荷循環次數較少。在設計計算時主要進行承載能力計算,確定滾動體與滾道在接觸處的更大接觸應力。

  常用的回轉支承軸承裝置,按滾動體形狀和排列方式可分為下面4種結構:

  1、單排4點接觸球式回轉支承。它由2個座圈組成,其滾動體為圓球形,每個滾動體與滾道間呈4點接觸,能同時承受軸向力、徑向力和轉矩。回轉座圈又是齒圈,適用于中小型配套主機。

  2、單排交叉滾柱式回轉支承。它由2個座圈組成,其滾動體為圓柱形,相鄰滾動體的軸線呈交叉排列,接觸壓力角為45°。由于滾動體與滾道間是線接觸,故承載能力高于單排鋼球式。這種回轉支承軸承裝置制造精度高,裝配間隙小,安裝精度要求較高,適用于中小型配套主機。

  3、雙排異徑球式回轉支承。它有3個座圈,采用開式裝配,上下兩排鋼球采用不同直徑以適應應力狀態的差異。由于滾道接觸壓力角較大(60°~90°) ,因此能承受很大的軸向力和轉矩,適用于中型配套主機。

  4、三排滾柱式回轉支承。它有3個座圈組成上下及徑向滾道各自分開,上下兩排滾柱水平平行排列,承受軸向載荷和轉矩。徑向滾道垂直排列的滾柱承受徑向載荷,是常用四種形狀式回轉支承中承載能力更大的一種,適用于通孔直徑較大的大轉矩配套主機。
